Tandremstransportører
Tandremsdrevet transportbånd til industrien
JJ Mechatronic - Kanyaleverandør siden 1987
Transportbånd med tandrem til industrien?
Tandremstransportører er ideelle til indendørs fabriksautomation, hvor der kræves timing og millimeterpræcision. Systemet anvendes blandt andet i følgende industrier:
- Automations- og samleindustrien: Passer til industrier hvor der bruges robotstyret opsamling (pick-and-place robotter) og flytning af emner mellem forskellige samlestationer. Det anvendes for eksempel inden for FMCG og fremstillingsindustrien.
- Emballering og pakkeri: Ideel til processer, der kræver præcision ved forsegling, skæring, mærkning og etikettering. Løsningen anvendes i stor stil inden for fødevareindustrien.
- Elektronik og medicinalindustri: Specielt udviklet til synkroniseret transport af følsomme komponenter, finmekanik eller mikroskopiske emner. Båndets millimeterpræcision er afgørende i avancerede test- og inspektionsmaskiner.

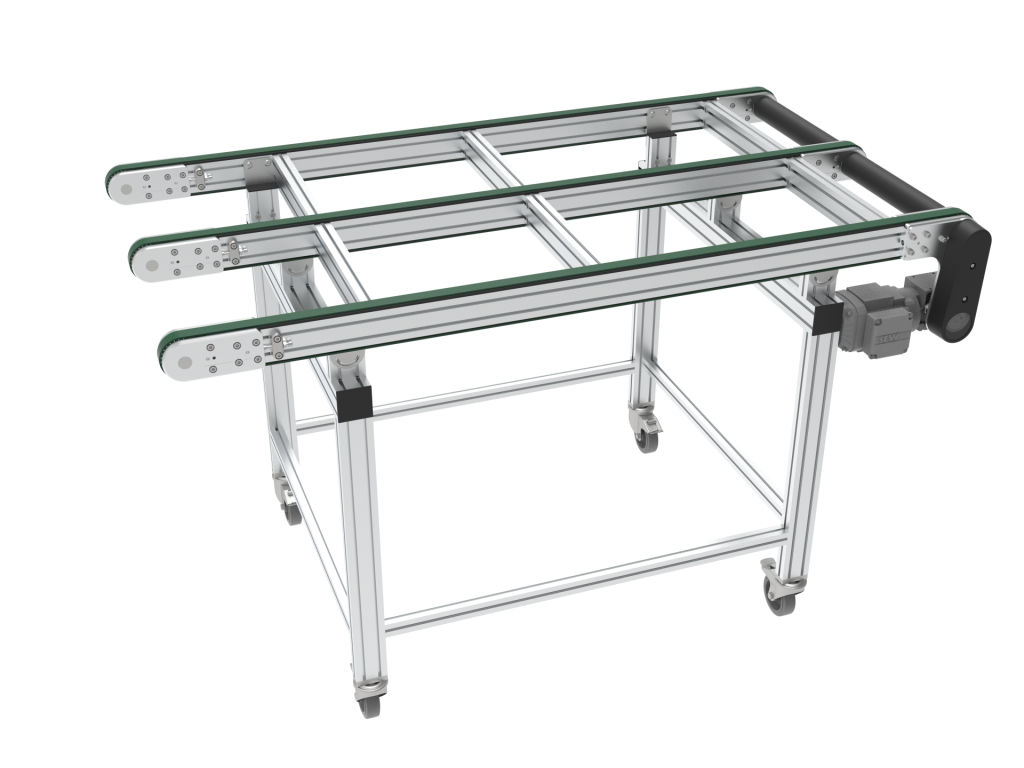

Effektivt tandremsdrevet transportbånd
Optimér dit materialeflow og øg produktiviteten i produktionen med Kanyas modulære transportsystemer.
Uanset om du skal transportere lette komponenter eller tungere industriprodukter, leverer JJ Mechatronic en løsning tilpasset jeres behov.
Vores transportsystemer er bygget op omkring Kanyas velkendte aluminiumsprofiler, hvilket sikrer stabilitet, lang levetid og nem integration i eksisterende produktionslinjer.
Hvis du har brug for et andet system kan du læse mere om vores andre transportbånd her.
Fordele ved et transportbånd system med trandrem
Synkront drevne tandremme
Lange transportstrækninger på op til 12 m
Høj bæreevne op til 400 kg
ESD-kompatibelt design
Minimal vedligeholdelse

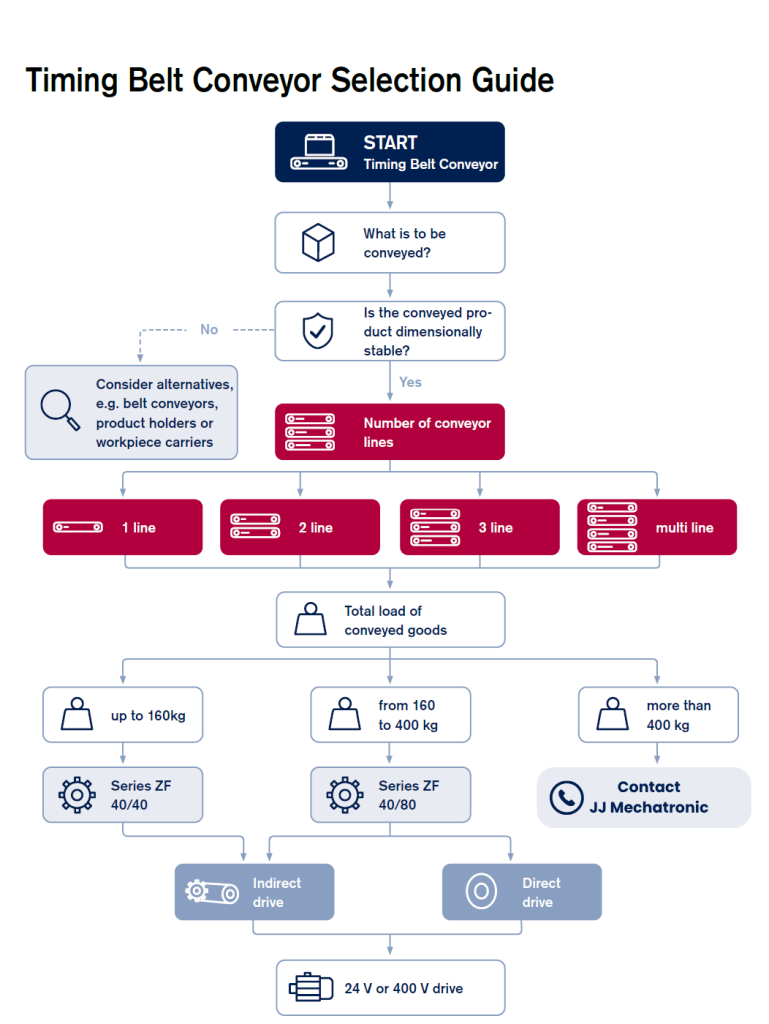

Sådan vælger du det rette transportanlæg
Søger du en tandremstransportør til din produktion? Denne selection guide giver et overblik over hvilken løsning der passer bedst til jeres behov:
1. Produktstabilitet:
Først afklares det, om dit emne er stabilt. Hvis ikke, guider vi dig mod stærke alternativer som klassiske transportbånd.
2. Antal bånd:
Vælg hvor mange transportbånd der skal være. Uanset om dit workflow kræver et bånd, to bånd eller et komplekst multibånds system.
3. Belastning og model:
Den samlede maksimale vægt på emnet. For op til 160 kg anbefales den kompakte Series ZF 40/40, mens opgaver fra 160 til 400 kg anbefales den robuste Series ZF 40/80. Hvis det er over 400 kg, så kontakt os for at høre mere.
4. Drivkraft og styring:
Afslutningsvis vælger du mellem direkte eller indirekte træk samt en 24 V eller 400 V motor, så transportsystemet passer perfekt til jeres ønsker.
Læs mere om timing belt conveyors på Kanyas side.
Kontakt os for at høre mere
Hvis i vil høre mere så ring til vores erfarne Kanya-team på 5925 8108 eller 5925 8104 for en dialog om jeres næste projekt. I er også velkomne til at sende en mail til mb@jjas.dk eller ol@jjas.dk.
Specifikationer
| Egenskaber | Model ZF 40/40 | Model ZF40/80 |
|---|---|---|
|
Profilbredde
|
40 mm |
40 mm |
|
Tandremsbredde |
32 mm |
32 mm |
|
Samlet maksimal vægt af gods |
160 kg |
400 kg |
|
Hastighed |
3-44 m/min |
5-78 m/min |
|
Motoreffekt |
0,12-0,37 kW |
0,12-0,37 kW |
|
Temperatur |
5-45° |
5-45° |
|
Antal tænder på tandhjulet |
30 |
30 |
|
Længde på transportbåndet |
400-6000 mm |
550-12000 mm |
Læs mere om specifikationerne på Kanyas timing belt conveyor side ved at klikke her.
ISO 9001-certificeret
Vores ISO 9001-certificering sikrer jer ensartede produkter og dokumenterede processer.
40+ års erfaring
Vores erfaring og hurtige omstilling af produktionen er med til at sikre den høje leveringssikkerhed vores kunder værdsætter.
Totalleverandør af mekanik
Vi samler hele processen under ét tag. Lige fra CNC-fræsning og tyndpladebearbejdning til pulverlakering og ESD/mekanisk montage.
Kontakt os i dag for et uforpligtende tilbud
Ring til vores Kanya team på 5925 8108 eller 5925 8104 og få en dialog om jeres næste transportbånd system. I kan også sende en mail til mb@jjas.dk eller ol@jjas.dk, vi ser frem til at høre fra jer.
Ofte stillede spørgsmål
FAQ
Et tandrems drevet transportbånd sikrer emnerne transporteres synkront, hvilket gør det optimalt til automatiserede produktionslinjer. De bliver typisk anvendt i industrier som automation, montage, test teknologi og sammenkædede systemer, der bruger emnebærere.
En tandremstransportør er det bedste valg, når et emne skal transporteres synkront, eller et emne der skal stoppe på præcise positioner, eller hurtige start og stop. Til andre produkter, anbefaler vi alternativer som vores friktionsdrevne transportbånd.
Kanya ZF40/40-serien: Dækker længder fra 400 til 6.000 mm, en samlet belastning på op til 160 kg og hastigheder fra 3 til 44 m/min.
Kanya ZF40/80-serien: Er designet til længder fra 550 til 12.000 mm, en samlet belastning på op til 400 kg og hastigheder fra 5 til 78 m/min.
Begge serier anvender en 32 mm bred tandrem.
ZF40/40 er den kompakte og økonomiske løsning til lette til mellemstore opgaver med kortere transport længder.
ZF40/80 er den mere robuste version til længere transportbånd og højere belastninger. Dens 40 × 80 aluminiumsprofil giver større bøjningsstivhed og en mere stabil integration i maskinstativer og støttekonstruktioner.
Ja. Transportbåndene kan også fås ESD-kompatible. Der kan bestilles en testet konfiguration, der kan bruges i ESD-beskyttelseszoner og er i overensstemmelse med IEC 61340-5-1. Se ESD inspektionsrapport.
Kanya tilbyder indirekte hoveddrev, direkte hoveddrev og versioner uden motor:
- Indirekte hoveddrev: Kan installeres på steder hvor der ikke er plads til at installere et direkte hoveddrev.
- Direkte hoveddrev: Er beregnet til ZF40/80 og er velegnet til enkle, omkostningseffektive transportanlæg.
- Version uden motor: Er særligt velegnet til flerbanede systemer eller til tilslutning af kundespecifikke motorer via en flange. Udover 400 V-løsninger tilbydes der også 24 V-motorer.
Tandremmen tilpasses til det produkt der skal transporteres, miljøet og processen. Der er flere tilgængelige muligheder:
- Akkumulerende- og høj friktion (high-grip) overflader.
- Elektrisk ledende ESD-versioner.
- FDA-godkendte versioner til fødevareapplikationer.
- Friktions- og støjdæmpende belægninger som f.eks. PAZ til højere hastigheder.
- Til indekseret drift kan der skrues små profiler fast på tandremmen for at holde eller skubbe komponenterne i fast takt.
Ved konfiguration af transportanlægget skal der tages højde for produkt, temperatur, hygiejne, elektriske krav, friktion, slid, drift og adgang til vedligeholdelse.
Systemet er desginet til at kræve minimal vedligeholdelse og det er nemt at udskifte remmen. Tandremmen skiftes hurtigt i vendestationen ved blot at løsne remstrammerne, uden at andre dele skal skilles ad.
Understel fås i Serie 40 og 80. De er designet til enkelt- og flerbanede opstillinger med forskellige længder og hældninger. Der kan monteres nivelleringsfødder til stationær brug, drejehjul med bremse til mobile systemer eller monteringsbeslag til fast montering. Tilbehøret omfatter bl.a. sideskinner, beskyttelsesafskærmninger og nødstopknapper.
Integrations konceptet er bevidst opbygget modulært. Drevet kan monteres i venstre eller højre side og motoren og samleboksen kan desuden vendes uafhængigt af hinanden i intervaller på 90°. Kombineret med Kanyas modulsystem, variable understel og forskellige spor-konfigurationer kan transportanlægget tilpasses efter pladsforholdene, proceslayoutet og adgangskravene.
Vi har brug for oplysninger om det produkt, der skal transporteres, samt om proces- og installationsforholdene. Tjeklisten i brochuren angiver de vigtigste parametre.
